オープンパス方式ガス検知器 IR5500
投光器

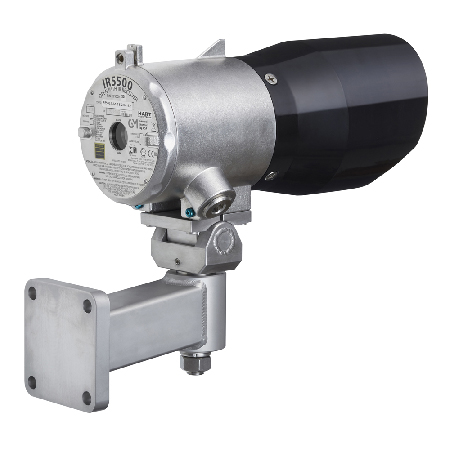

受光器
受講気表示部
特長
- 赤外線投光部と受光部間に存在する炭化水素ガスの濃度を、赤外線の吸収波長と透過率を見ることで検知するオープンパス方式のガス検知器
- 最長150m（パス長）の2点間のガスをわずか3秒で検知
- 定期点検は、外観検査・レンズ清掃・テストフィルムによる動作確認のみ
- 複数の通信出力（HART、ModBus等）に対応
仕様
| 型式 | IR5500 | ||||
| 検知原理 | 赤外線吸収式オープンパス | ||||
| 検知ガス | 可燃性ガス（基準ガス：メタンまたはプロパン） | ||||
| 検知 範囲 |
メタン | 0～5000ppm･m | 0～5LEL･m | ||
| プロパン | 0～2000ppm･m | 0～1LEL･m | |||
| 検知距離 | 5～30m | 20～100m | 80～150m | ||
| 警報設定値 | 仕様による | ||||
| 再現性 | ±5％以内 | ||||
| 直線性 | FSの±5％以内または指示値の±10％以内のいずれか大きい方の値 | ||||
| 応答速度 | 90％応答3秒以内 | ||||
| 濃度表示 | 受光器側LEDデジタル表示：2桁（自動範囲変更） | ||||
| 外部 出力 |
4接点 | 故障、ppm警告、LEL警告、警報 | |||
| アナログ出力 | DC4～20mA（0mA：故障、1.5mA：テスト/設定、2mA：ビームブロック） | ||||
| その他出力 | HART6、RS-485（ModBus） | ||||
| 防爆構造 | 耐圧防爆構造 Ex db IIB + H2 T4 Gb | ||||
| 保護等級 | IP66/67 | ||||
| 仕様温湿度範囲 | 温度 -55～+65℃ | 湿度10～95％RH | |||
| 供給電力 | DC24V（DC20～36V） | ||||
| 消費電力 | 投光器 DC24V 12W | 受光器 DC24V 10W | |||
| 外形寸法 | 直径135×長さ315mm（投光器、受光器共） | ||||
| 質量 | 投光器 5.53kg | 受光器 5.60kg | |||
| その他規格 | CSA、FM、ATEX、IECEx、CEマーク、SIL-3、HART、DNV-GL、INMETRO、EAC | ||||
